Serie Basic Plus 18/24/30
Termocamini a Legna

Porta piana a scomparsa verticale

Combustibile

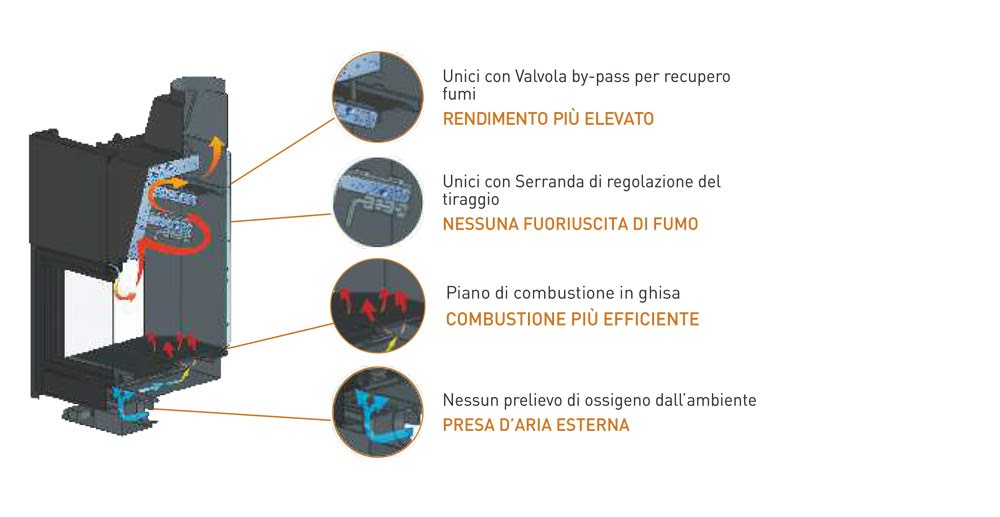

I dettagli che fanno la differenza
Descrizione

Con BASIC PLUS il marchio CTM propone una gamma di termocamini completa, elegante, funzionale e dalle eccellenti prestazioni. Camera di combustione ermetica, presa d'aria primaria comburente esterna/interna, regolazione dell'aria primaria, aria di pulizia vetro, vano cenere estraibile, finiture cromo (di serie) oppure opzionali sono elementi costruttivi unici realizzati con l'obiettivo di ottenere una combustione pulita ed efficiente. Proposto in versioni con porta a scomparsa verticale o con porte ad antina, con o senza la produzione integrata di acqua calda sanitaria, BASIC PLUS rappresenta un concentrato di tecnologia ed estetica pensato per il riscaldamento centralizzato, economico ed ecologico della Vostra casa.

Tabella dati tecnici
DATI TECNICI Unità BASIC PLUS 18 BASIC PLUS 24 BASIC PLUS 30
Classe energetica Reg. EU 2015/1186 - A A A
Ecodesign Reg. EU 2015/1186 - NO NO NO
Classe ambietale -
Norma costruttiva - EN 13229 EN 13229 EN 13229
Combustibile - Legna Legna Legna
Potenza resa globale kW 17,59 22,63 27,57
Potenza resa all'acqua kW 12,49 15,98 19,54
Potenza resa all'ambiente kW 5,10 6,65 8,03
Rendimento globale % 80 80 80
Emissioni CO % 0,35 0,37 0,39
Contenuto d'acqua in caldaia lt 60 72 85
Superficie riscaldabile* mq 160 200 250
Diametro uscita fumi mm 200 250 250
Mandata impianto pollici 1 1 e 1/4 1 e 1/4
Ritorno impianto pollici 1 1 e 1/4 1 e 1/4
Ingresso/uscita ACS/scarico termico pollici 3/8 3/8 3/8
Pozzetti sonda pollici 1/2 1/2 1/2
Peso kg 248 291 315
Diametro presa d'aria mm 150 150 150
Produzione di ACS integrata/dissipatore - SI SI SI

* I dati sono da considerarsi indicativi, calcolati su un fabbisogno energetico pari a 80W/mq;
variazioni, anche significative, sono riscontrabili in presenza di fabbisogno energetico differente, in ragione delle caratteristiche tecnico-costruttive specifiche dell'involucro edilizio e dell'impianto di climatizzazione invernale.

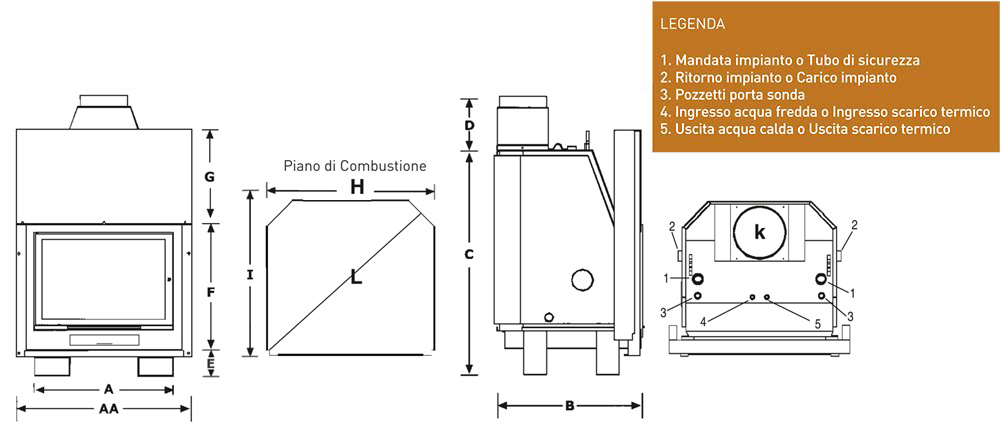

Disegni tecnici - Basic Plus 18/24/30

Porta piana a scomparsa verticale

Misure di ingombro
MODELLO AA A B C D E F G H I L K
BASIC PLUS 18 79 68 69 110 29 17 56 46 64 53 77 Ø 20
BASIC PLUS 24 87 76 74 113 29 17 62 47 71 63 85 Ø 25
BASIC PLUS 30 93 82 79 120 29 17 60 50 75 70 90 Ø 25

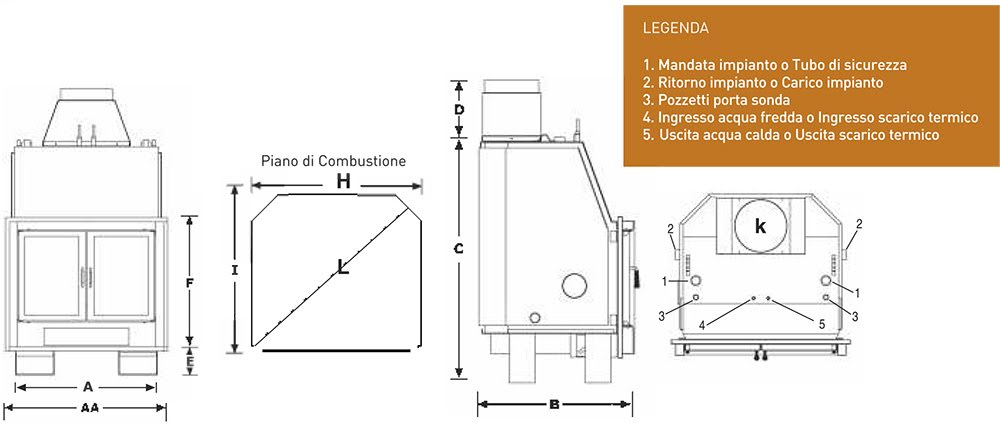

Disegni tecnici - Basic Plus 24/30

Porte ad antina con apertura a bandiera

Misure di ingombro
MODELLO AA A B C D E F H I L K
BASIC PLUS 24 80 76 74 116 29 17 62 71 63 85 Ø 25
BASIC PLUS 30 85 82 79 124 29 17 66 75 70 90 Ø 25

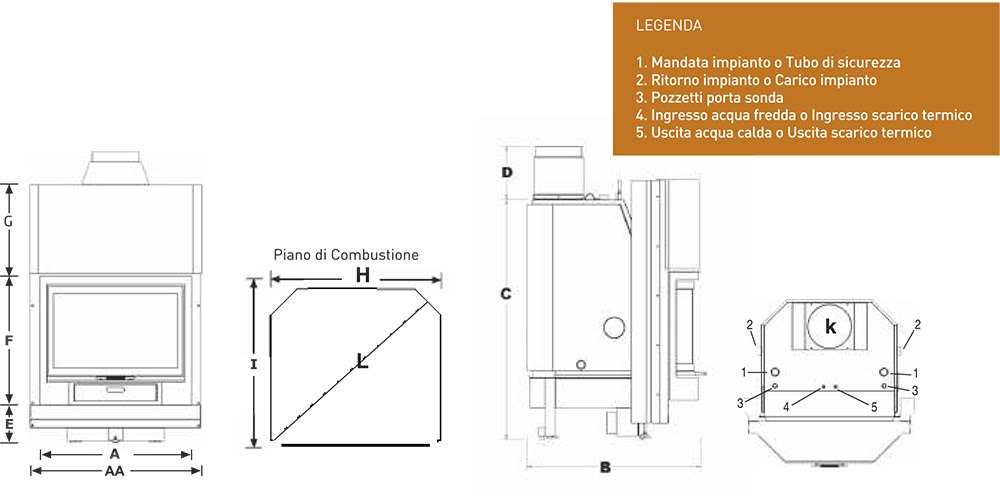

Disegni tecnici - Basic Plus Prismatico 30

Porta a scomparsa verticale

Misure di ingombro
MODELLO AA A B C D E F G H I L K
PRISMATICO 30 93 82 93 125 30 20 70 48 75 70 90 Ø 25
